Декоративная решетка РКДВ

Декоративная решетка РКДВ

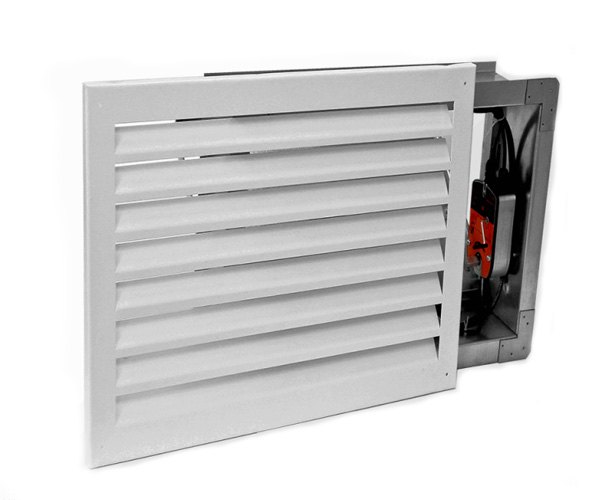

Декоративная решетка РКДВ предназначена для закрытия внутренней полости клапана от внешнего обзора, для защиты от несанкционированного доступа к клапану и его исполнительному механизму, а также для предотвращения внешнего механического воздействия и попадания посторонних предметов. Решетка РКДВ может использоваться в составе любого противопожарного клапана производства ООО «Виктория». В основном решетка РКДВ устанавливается на дымовые клапаны стенового исполнения, створка которых не выходит за пределы лицевой стороны корпуса клапана. Решетка РКДВ может устанавливаться также на клапанах канального типа и на торцах воздуховодов. Решетка крепится непосредственно к фланцу клапана или воздуховода. При установке решетки на канальных клапанах имеющих вылет заслонки за корпус клапанов, следует предусматривать присоединение к фланцу клапана дополнительной секции воздуховода, длина которой компенсирует вылет заслонки. Решетка РКДВ обладает пониженным аэродинамическим сопротивлением, достигнутым за счет угла наклона жалюзи, что позволяет обеспечить коэффициент их живого сечения не менее 0,9. Сетка ограждающая (антивандальная) Комплектация сеткой используется, при отсутствии специальных требований к внешнему оформлению монтируемого вентиляционного оборудования, для защиты от несанкционированного доступа к клапану и его исполнительному механизму и предотвращения от внешнего механического воздействия и попадания посторонних предметов.

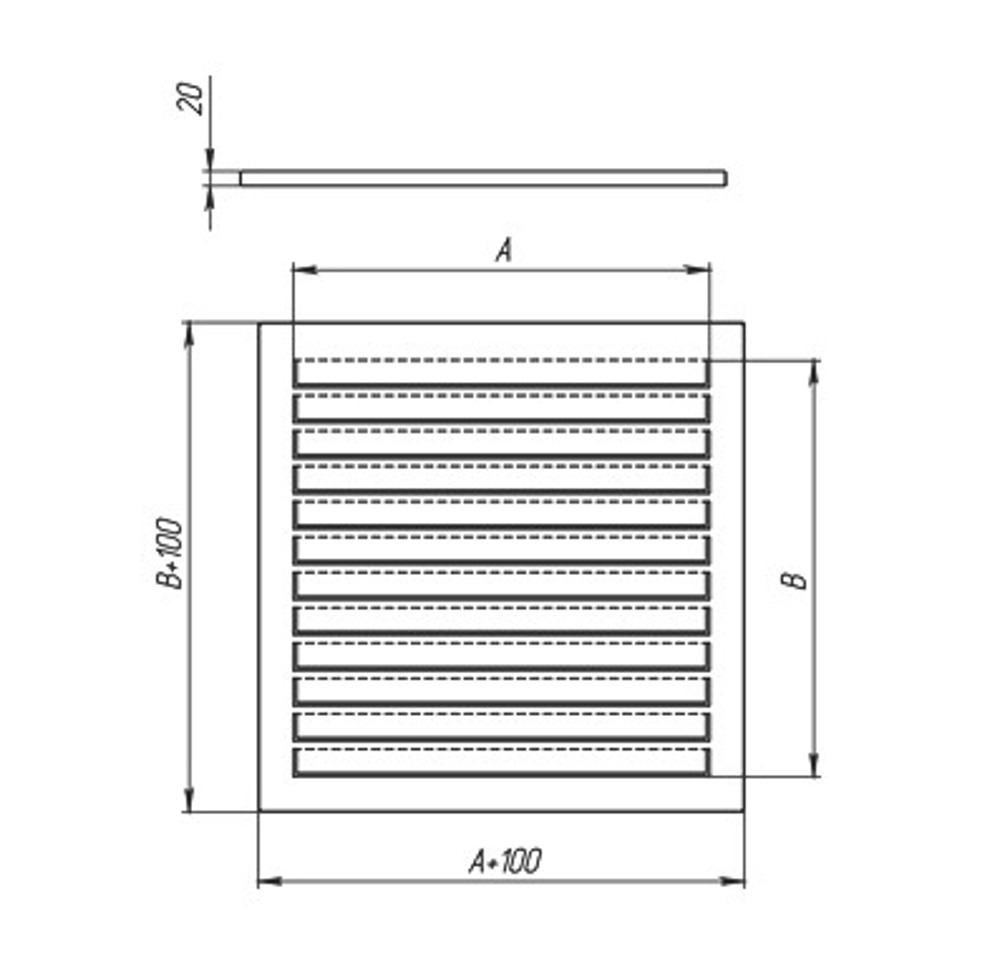

Схема конструкции
