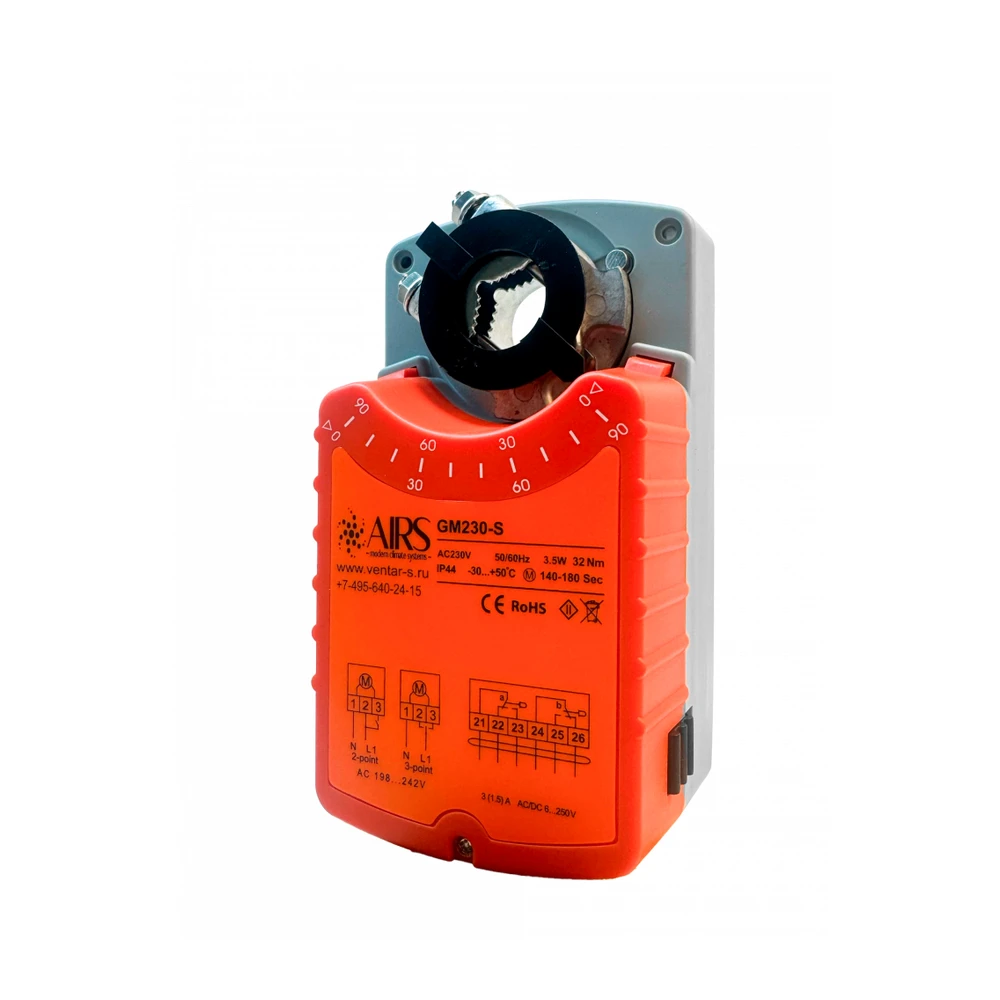

Электропривод AIRS GM230-S

Электропривод AIRS GM230-S — привод на 32 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC 230В; двухпозиционное управление «открыто/закрыто»; без возвратной пружины — вал удерживает положение; есть концевые выключатели для сигнализации положения.

Как работает

При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.

Что это даёт

Как подобрать и смонтировать

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

• Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
• Выберите напряжение питания по проекту — 24 В или 230 В
• Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
• Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
• Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
• Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии

Технические характеристики

Комплектация

• Электропривод — 1 шт.
• Монтажный кронштейн и крепёж — 1 комплект
• Паспорт изделия и инструкция по монтажу

Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.

Сигнализация положений

Электропривод содержит два встроенных переключателя, которые могут устанавливаться на различный угол сигнализации. Промежуточное положение определяется по механическому указателю.

Аналоги

AIRS GM230-S построен на базе AIRS GM230 и совпадает с приводами других распространённых брендов по крутящему моменту и напряжению питания. Аналоги базовой модели: Belimo GM230A, BVM SM230-32. Модель Belimo — ближайшая по крутящему моменту (40 Нм у Belimo против 32 Нм у AIRS); для исполнения с концевыми выключателями (-S) подбирается соответствующая модификация того же бренда.

Важно знать
