Клапан расхода воздуха для потолочной решетки 4СА

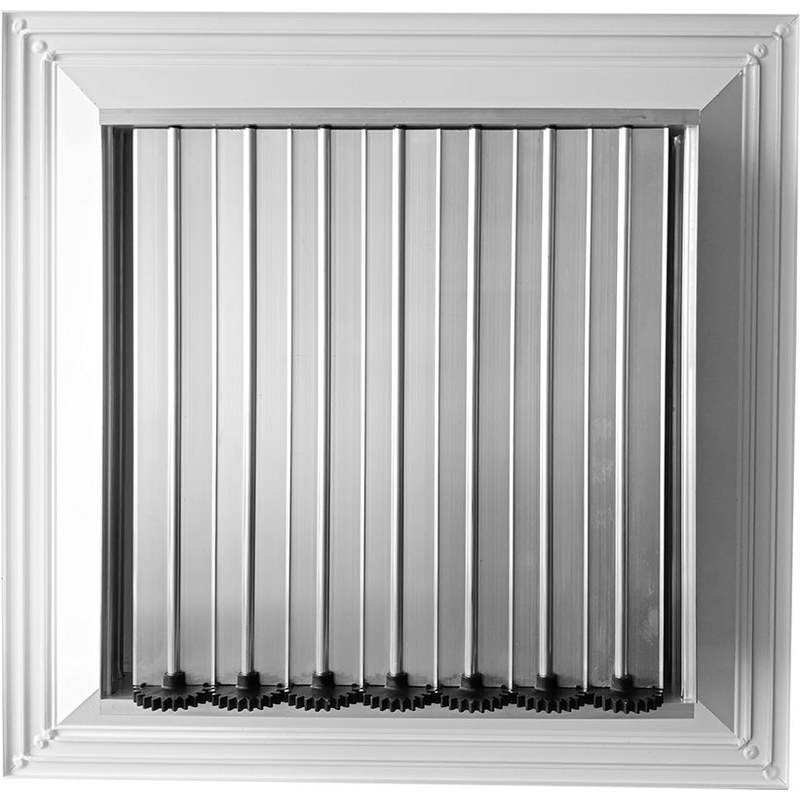

Клапан расхода воздуха (КРВ) регулирует объём воздуха, поступающего в помещение через потолочную решётку 4СА. Представляет собой рамку с поворотными лопатками; положение лопаток меняется с помощью ручки со стороны съёмной панели решётки.

Конструкция и материалы

• Рамка — оцинкованная сталь; лопатки — алюминиевый профиль; шестерни и втулки — пластик.
• Плавная регулировка живого сечения от полностью открытого (0°) до полного перекрытия потока (90°).
• Подходит ко всем типоразмерам решётки 4СА: 300×300 – 670×670 мм; подбирается по габаритному размеру решётки.
• Установка возможна как при заказе решётки (индекс «Р» в маркировке), так и отдельно на смонтированную решётку.
• Поставляется без покрытия — клапан скрыт за решёткой.

Корпус и полотно — алюминиевый профиль (ГОСТ 22233-2018). Материал не корродирует, лёгкий и держит геометрию на больших размерах. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Что это даёт

Где применяется

Потолочная установка: раздача и удаление воздуха в помещениях с подвесным или сплошным потолком.

• Офисы, торговые залы, кафе и рестораны
• Подвесные потолки «Армстронг», гипсокартон, натяжные
• Приточные и вытяжные системы
• Помещения с высотой потолка до 4 м

Как подобрать и смонтировать

• Установка в ячейку подвесного потолка «Армстронг» 595×595 или 600×600
• Опирается на профиль потолка, дополнительный крепёж не требуется
• Присоединение к воздуховоду — через адаптер (камеру статического давления)

Технические характеристики

Размеры А×В указаны относительно строительного (посадочного) проёма.

Особенности

Алюминий

Прямоугольная форма

С клапаном расхода

В потолок «Армстронг»

Размеры

Высота решётки с установленным клапаном — 94 мм, посадочный размер A−141×B−141 мм. Таблица площади живого сечения при углах наклона лопаток 0–90° — в паспорте изделия.

Важно знать
