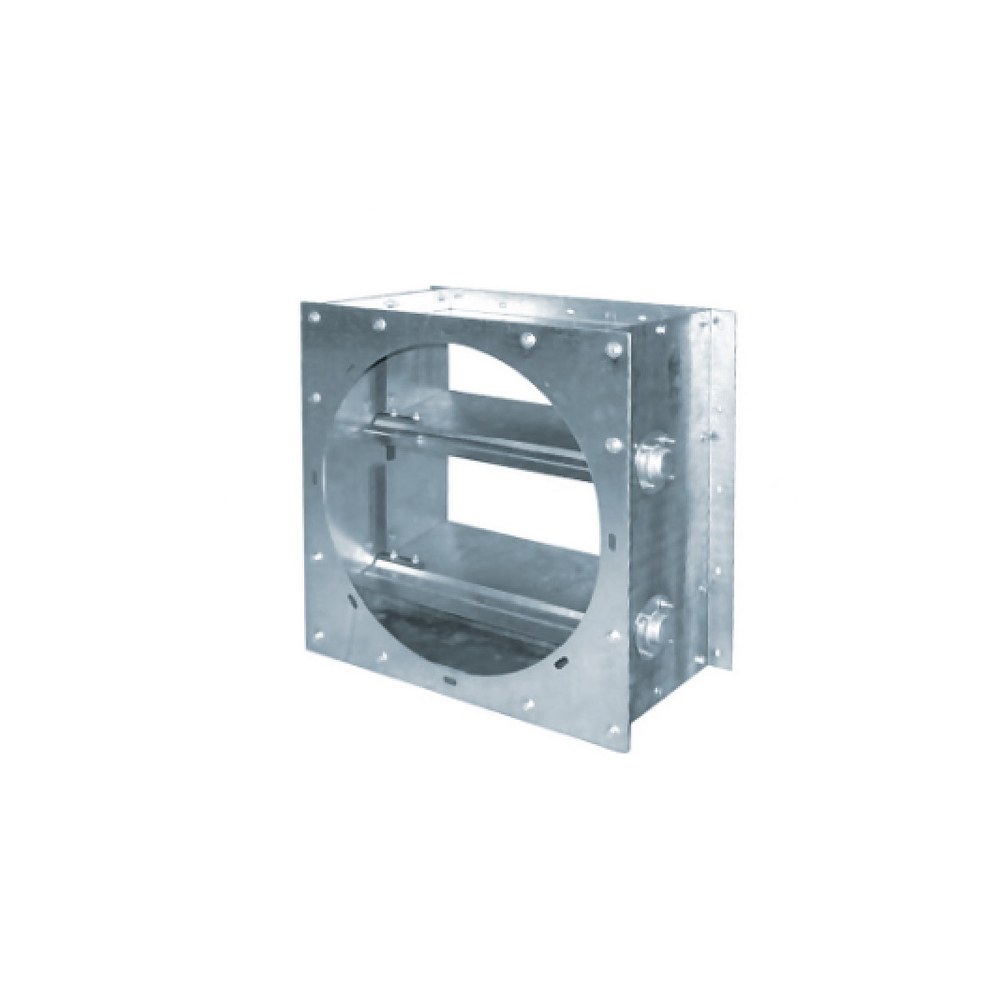

Клапан обратный лепестковый КЛ

Изготовление до 5 рабочих дней Доставка по всей России

Техническое описание производителя (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Клапан предназначен для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.

⚙️ Подбор и заказ

Ширина B, мм

Высота H, мм

Материал

Исполнение и монтаж

Обратный клапан — гравитационный, электропривод не требуется. Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Привод не требуется (гравитационный)

Переход с круга съёмная переходная диафрагма

Размеры A×B 400×400…1250×1250 мм

Срок изготовления до 5 рабочих дней, на объём — до 10

Конструкция корпус с лопатками на осях во втулках

Масса 13,4–61,7 кг

Исполнение стандартное

Типоразмеры КЛ-00…КЛ-05 (вентиляторы №4–12,5) — стандартный ряд; любые другие размеры изготовим под заказ

Назначение защита от обратного потока и осадков

Тип обратный (лепестковый) клапан для осевых вентиляторов

Подробно

Описание

Собственное производствоТипоразмеры КЛ-00…КЛ-05Для осевых вентиляторовСталь на фланцах

Устройство и принцип работы

Клапан состоит из корпуса, во втулках которого на осях закреплены поворотные лопатки. Под действием напора работающего вентилятора лопатки поднимаются, открывая проход воздуху.

При отключении вентилятора лопатки под собственным весом возвращаются в исходное положение и перекрывают сечение, препятствуя попаданию наружного холодного воздуха и атмосферных осадков в помещение. Электропривод и подключение к сети не требуются.

Где применяется

Устанавливается на нагнетательной стороне осевых вентиляторов для предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов

Монтаж и обслуживание

Клапан устанавливается на нагнетательной стороне осевого вентилятора, снаружи или в проёме ограждающей конструкции
Монтажное положение — вертикальное (оси лопаток горизонтальны)
Отклонение от вертикали нарушает гравитационное закрытие лопаток
При переходе с круглого сечения вентилятора на прямоугольное сечение клапана применяется съёмная переходная диафрагма из комплекта. Перед пуском проверить свободный ход лопаток от руки и отсутствие перекосов корпуса при затяжке крепежа

Условное обозначение и заказ

КЛ-01 – 400×400

КЛ-0X — модель
400×400 — сторона A×B, мм

Пример: КЛ-02 – 630×630 — клапан лепестковый под осевой вентилятор № 6,3;

Пример: КЛ-04 – 1000×1000 — клапан лепестковый под осевой вентилятор № 10. Для перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена съёмная переходная диафрагма.

Подбор и заказ. Изготавливаем обратные клапаны под диаметр или сечение вашего воздуховода. Пришлите типоразмер и положение монтажа — вертикальный или горизонтальный участок, направление потока — подберём исполнение и посчитаем стоимость.
