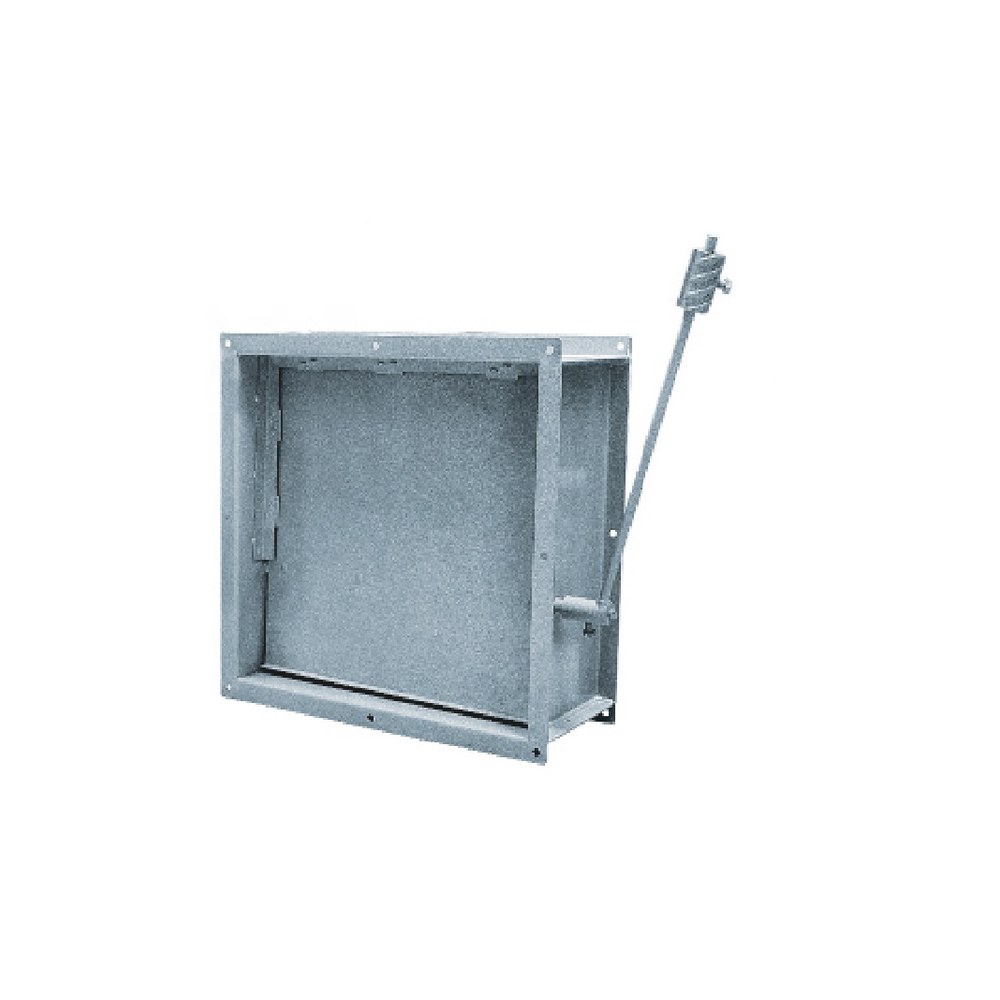

Клапан обратный прямоугольный КОп

Изготовление до 5 рабочих дней Доставка по всей России

Техническое описание производителя (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Клапан обратный прямоугольный предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам.

⚙️ Подбор и заказ

Ширина B, мм

Высота H, мм

Материал

Исполнение и монтаж

Обратный клапан — гравитационный, электропривод не требуется. Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Материал чёрная х/к или оцинкованная сталь

Исполнения КОв, КОг — по заказу

Скорость воздуха ≥5 м/с (горизонтальные участки), ≥4 м/с (вертикальные)

Срок изготовления до 5 рабочих дней, на объём — до 10

Масса 3,7–35,5 кг

Привод не требуется (гравитационный)

Исполнение стандартное

Типоразмеры КОп-00…КОп-07, 150×150…1250×1250 мм — стандартный ряд; любые другие размеры изготовим под заказ, цена по запросу

Назначение защита от обратного потока

Тип обратный клапан для прямоугольных каналов

Подробно

Описание

Собственное производство150×150…1250×1250 ммЧёрная или оцинкованная стальИсполнения КОв / КОг

Устройство и принцип работы

Клапан состоит из корпуса прямоугольного сечения и поворотных лопаток на осях. Открытие происходит под действием напора потока, закрытие — гравитационное.

Для устойчивого открытия лопаток скорость воздуха в канале должна быть не ниже 5 м/с на горизонтальных участках и не ниже 4 м/с на вертикальных. При меньших скоростях возможно частичное открытие и завышение сопротивления.

Материалы и исполнения

По специальному заказу возможно производство клапанов вертикального и горизонтального исполнения (КОв, КОг).

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

Клапан монтируется в разрыв воздуховода на прямом участке
Исполнение (КОв/КОг) должно соответствовать пространственному положению участка
Скорость воздуха в канале при работе вентилятора должна быть не ниже 5 м/с (горизонтальные участки) и 4 м/с (вертикальные) — иначе лопатки открываются не полностью. Прямые участки: до клапана не менее 2 эквивалентных диаметров, после — не менее 3
Крепление к воздуховоду выполняется без перекоса корпуса; деформация корпуса приводит к заклиниванию лопаток

Условное обозначение и заказ

КОп-03 – 250×250 – 50

КОп-0X — модель
A×B — сечение, мм
L — длина, мм

Пример: КОп-04 – 500×500 – 50 — обратный клапан 500×500 мм, длина 50 мм (чёрная сталь);

Пример: КОп-06 – 1000×1000 – 64 — обратный клапан 1000×1000 мм, длина 64 мм (оцинкованная сталь).

Подбор и заказ. Изготавливаем обратные клапаны под диаметр или сечение вашего воздуховода. Пришлите типоразмер и положение монтажа — вертикальный или горизонтальный участок, направление потока — подберём исполнение и посчитаем стоимость.
